钢结构地脚螺栓的偏差处理措施
返回列表 来源: 发布日期: 2020.06.30

一.地脚螺栓中心偏差处理

1.当螺栓中心与设计中心线偏差在10mm以内,可以调整柱脚板的螺栓孔位置或割孔来调整,但要特别仔细,避免损伤底座。

2.当螺栓直径在36mm以内,偏差距离小于1.5d时,一般采用热弯螺栓法处理。可在根部凿一条深150-200mm的凹槽,用氧气乙炔枪烘烤螺栓根部,将螺栓弯成S形,热弯时应用圆角过渡,弯曲部分应埋在混凝土中,以防转角处应力集中,因为地脚螺栓弯折或变形将会使螺栓的工作应力比正常大数倍。加热温度应在700-800℃范围内,并应避免浇水冷却,以防螺栓变脆。

 3.当地脚螺栓偏差很大(大于1.5d时),可采用设过渡钢框架的方法即先将螺栓割断,加焊槽钢框架,再在槽钢上加焊新的螺栓,槽钢焊缝均须计算。将新设置的螺栓通过槽钢或下字钢与原有埋设在基础中偏差较大的螺栓牢固焊接在一起,以传递上部结构上的水平和垂直力。框架设计应保证足够的强度和刚度,使其成为一个可靠的整体

1

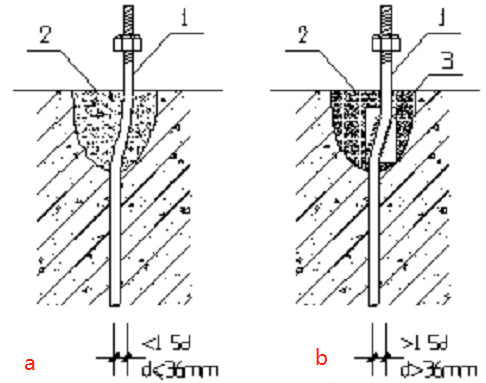

1——螺栓

2——新浇混凝土

3——加焊钢板



(a)  d≤36mm且偏差距离小于1.5d时;(b)d>36mm且偏差距离大于1.5d时

  地脚螺栓标高偏差处理

1.当地脚螺栓标高偏差为-10~30mm,但柱脚安装仍能保证其丝扣有2个螺帽的长度时,可不做处理,或者将螺帽拧紧后将螺帽与垫板以及柱脚板焊接,防止螺帽松动;丝扣高的,可加钢垫板进行调整。

.2如果螺栓标高偏差大于一10~30mm,无法满足安装要求时,可以采用接长螺栓的方法进行处理,先将螺栓周围的混凝土凿成凹形坑,用同直径的螺栓,上下坡口焊对接,或对接后再在两侧加焊帮条钢筋,但帮条不应露出短柱找平层表面,以便于钢柱安装。当螺栓直径在36mm以内时补焊2根帮条钢筋;螺栓直径大于36mm时焊3根帮条钢筋,附加帮条钢筋截面积应不小于原螺栓截面积的1.3倍,亦不得用小于16 mm的钢筋,焊缝长度一般上下各取2.5d(d为螺栓直径〕,或者可以采用比原螺栓直径加大1倍的螺栓,加工成内丝扣,套在原有螺栓上,也可加螺丝套或焊上套管接上新螺栓。

2

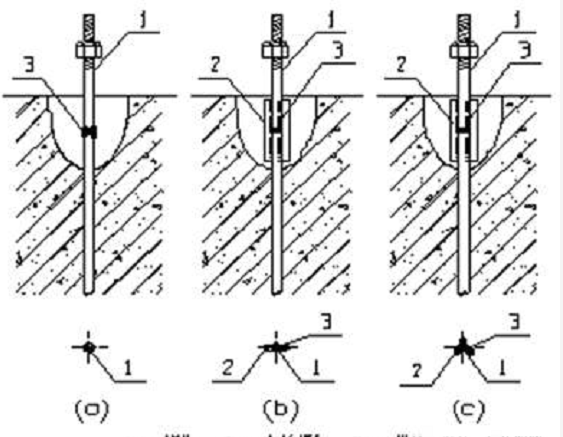

(a)      坡口焊对接

(b)      加2根帮条对接

(c)      加3根帮条对接



1——螺栓

2——新浇混凝土

3——加焊钢筋
