晨正紧固件浅析工业设备地脚螺栓的安装方法

返回列表 来源: 发布日期: 2020.05.25

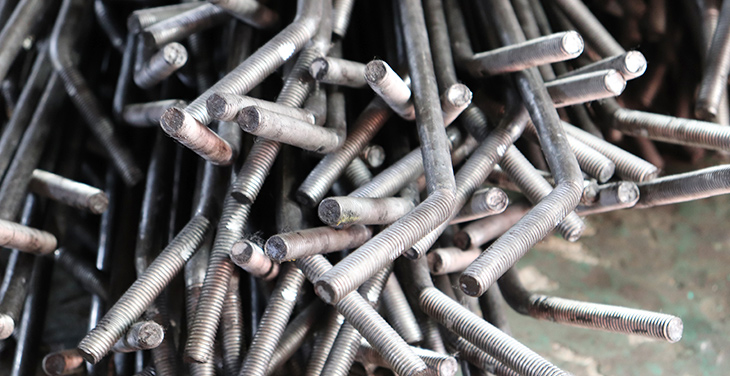

地脚螺栓指的是下端为直角弯钩的螺栓构件,或者L型和U型螺栓。地脚螺栓具有增加锚固的功能,从而加大设备的承载负荷,甚至在运动时和遭遇地震时,也能起到很好的稳固效果。因此,在确保物品安全运输和延长贵重器物使用寿命方面,安装地脚螺栓起着非常明显的作用。

晨正紧固件浅析工业设备地脚螺栓的安装方法

特别是工业厂房施工时,将大型机械设备固定在地面上大多需要添加地脚螺栓。这是因为这些机械机身过重,重心位置高,运转的时候会发生剧烈震荡且重心会随震荡而偏移,长此以往,容易引发事故,故而高速运转的器械都需要和地基坚实地固定在一起,从而防止倒塌。大型设备与地基连接,主要就是通过安装地脚螺栓来实现。通过简单的垫铁调整,把需要地脚螺栓固定的设备测出垂直位置和水平位置,再灌浆把设备牢牢固定住。只有经过充分固定,才能确保工业设备不在运转中因运转过速而发生震荡或倒塌,增强了设备运行的稳定性。

此外,为了确保螺栓植入地基塔中的质量,应对地脚螺栓的选择和安装流程予以高度重视,根据其不同种类的应用范围和技术要领,从施工孔洞尺寸,置入混凝土的预埋深度,拆模及验收等方面严格控制安装施工的质量。

1、常用地脚螺栓种类的划分

由于具体安装目标不同,地脚螺栓的有好几种类别可供选择,其中主要包括:①活动型地脚螺栓;②固定型地脚螺栓;③抓地型地脚螺栓;④胀锚型地脚螺栓。

以上四种为常见的种类,在实际安装中各有用途,下面对这几种螺栓的使用方法和特性,笔者将分别作出介绍:

(1)活动型地脚螺栓。活动型地脚螺栓又被称为长型地脚螺栓,采用Q235钢铸造而成,明显的特点就是方便拆卸,因而适用于安装在震动剧烈,冲击性较强的重型机械设备上。

(2)固定型地脚螺栓。与活动型螺栓相反,固定性螺栓被称为短脚型螺栓,此种螺栓的一端被置入混凝土因而稳定性十分好,适用于安装在运转时震动不强,冲击力弱的机械设备上。

(3)抓地型地脚螺栓。抓地型地脚螺栓也被成为粘结地脚螺栓,近年来在建筑工程中被大量的应用,它的安装方法与胀锚型螺栓基本相似,但是需要在实施地面粘接工序时将孔内壁的杂物清除干净,同时保持内壁干燥。

(4)胀锚型地脚螺栓。胀锚型地脚螺栓的使用范围更广,除了常用的静止设备,还可以将其安装在辅助设备上。安装胀锚型螺栓需要注意将安装机械压强设置在10MPa以上,如果压强太小,容易导致螺栓滑芽或脱落。同时在使用钻头时,要注意力度,以免用力过大钻伤埋管。将螺栓打入地基以后,要仔细观察周围是否有裂纹,一旦发现裂纹要尽力修复,以防螺栓松弛。

2、地脚螺栓的选择标准

(1)安装前准备工作。常言道,工欲善其事,必先利其器。因此想安装好地脚螺栓,必须将安装前的准备工作做好,要注意看螺栓加工出来有没有带帽带垫,为了稳妥起见,不妨多套一个螺帽以免遗失。再就是要看置入混凝土中的部位有没有油污,如果有要及时清除,最后要将螺栓丝口和螺帽上好黄油,并用塑料胶布包起来护住螺帽。

(2)螺栓的选择标准。对螺栓的选择对后续的安装工作有着不可忽视的基础作用,具体选择标准应遵照《混凝土结构工程质量监察规范》内允许的偏差。预留孔洞尺寸和中心线位置的界定详情可参见表1。

3、地脚螺栓的安装步骤

(1)安装需要的仪器设备和相关要求。在地脚螺栓施工安装过程中,最为关键的一个环节当属仪器测量控制,且安装过程中涉及到大量的仪器设备,并对其操作有较高的要求。因此,精确地控制仪器,熟练地操作经纬仪、水准仪等测量工具是安装人员上岗前必须具备的技能。地脚螺栓工程质量与工业设备的运行和安全有着直接的联系,在安装中应尽力避免数据误差,使安装更大限度地精确到位。如此就需要操作人员在安装过程中需要先固定支架,微调螺栓,做好前期调试工作,确保后续的安装质量,表2是安装中涉及所有仪器明细:

(2)螺栓的固定。地脚螺栓的固定工作,是安装的第一步。首先应检查地脚螺栓,将镀锌层表面的污垢和油污一并清除干净,并给螺纹涂上润滑油,检查螺栓与螺母是否匹配。在固定过程中,需要谨防螺栓孔内混进灰尘杂物,否则此时的杂物会被带入灌浆过程中。然后就需要通过压力电磁传感对螺栓进行一体灌浆。此时,应注意下端的弯钩需与底部保持两指宽的距离,防止间隙太小,灌浆时无法填满。如设备安装在地下室或者基础上的混凝土楼板上时,应将地脚螺栓弯钩钩在钢筋上。如果设备没有钢筋,则改用圆钢横穿过弯钩。

(3)确定螺栓安装架标高。工业设备安装中偏差是普遍存在的,不同的施工项目对偏差的允许范围各不相同,而对地脚螺栓的安装误差则控制得较为严密,这一点在安装过程需格外注意。测量标高时,要对每个钢架顶面四角都分别进行测量,如果发现实测标高低于设计标高,则需要垫上薄钢板或铁片来减小误差。待到架定标高符合要求以后,再将钢架下部与底基台上的预埋件焊接固定。焊接完毕后,要注意做好清理工作,并与相关人员核对技术交底文本上的所有事宜。

4、安装注意事项

(1)螺栓轴线及垂直度控制。施放轴线时,应由测量人员先控制好轴线端头,调平找正后采用中心线投点来定出各横向及纵向的轴线。用全站仪器投影中心线时,应在所定的每根轴线两端即中点纵向焊一块长型角钢,并在顶面轴线刻出一小槽,然后用钢卷尺、钢板尺依据图纸上的标记尺寸量得相邻两螺栓支架中心的距离。

(2)偏差处理技巧。对于安装时过高的螺栓,应将高出部分削去再套螺纹。套螺纹时则要注意防止将杂质混入混凝土底浆中使其被污染。而当螺栓位置偏低时,可用氧炔焰先将螺栓烤红,然后再拉长。拉长的方法使用两块垫板垫在螺栓底部,再将边架中间有孔的钢板套住螺栓,同时把上端用螺母拧紧,借助螺母的旋力将螺栓烤红处拉直,为了进一步起到加固作用,可在直径拉细处加焊两三块钢板。

(3)螺栓的保护。安装完毕以后,要先验收是否各项指标都已合格,并应及时对所有螺栓顶端的丝杆采取保护措施,以免浇筑时丝杆受损。为了防止丝杆不受到混凝土的侵蚀,理想的办法是在其顶端涂上一层黄油,再用塑料薄膜包起来,并用规格稍大的PVC管裁成300mm长,套在丝杆上。如此一来,不但可以防生锈,还可以防止外力损伤。

(4)防止安装后疲劳损坏。完成安装以后,地脚螺栓时常会因为承受冲击载荷的大型机械设备上频繁使用而造成断裂损坏。大多数情况下,都是由小能量冲击多次累积效应造成的破坏,致使地脚螺栓因过度劳损而断裂。因此在不但要保障安装工艺达标,还要勤做后期保养加固,延长螺栓使用时间,防止老化。

5、总结

综上所述,在机械设备安装工程中,地脚螺栓的选择以及安装质量对工程设备的稳定性与安全性有着密切的关系。在实际施工过程中,应严格按照相关条例做好前期准备,一旦发现偏差务必要及时纠正,然后按照设备配置的说明书或技术交底方案核对各项信息,只有这样才能保证整个设备安装质量。
